Система нивелирования асфальтоукладчика: как разделить неисправность датчика, кабеля и пульта
Опубликовано: 12.09.2026
Когда брус асфальтоукладчика начинает жить собственной жизнью — самопроизвольно задирается, проваливается или перестает реагировать на изменения профиля основания, — работа останавливается. Бригада ждет, прораб считает убытки, а механик получает задачу: найти причину сбоя. Проблема кроется в системе нивелирования. Но где именно? Датчик, кабель или пульт управления могут давать одинаковые внешние симптомы, и менять узлы наугад — значит сжечь бюджет на запчасти и потерять часы на простой.
Симптомы, которые вводят в заблуждение
Электроника нивелирования работает как единый организм. Пульт отправляет команду, кабель ее передает, датчик считывает физическую величину (высоту или уклон), а гидравлика отрабатывает сигнал. Разрыв в любом месте приводит к одному результату: укладчик теряет уровень. Однако опытные механики знают, что поведение машины при разных поломках имеет нюансы.
| Симптом | Вероятный виновник | Почему так происходит |
|---|---|---|
| Брус уходит в крайнее положение (верх/низ) и зависает | Обрыв кабеля или смерть датчика | Пульт не получает сигнал обратной связи и дает максимальную коррекцию |
| Система работает, но реакции запаздывают или дергаются | Повреждение жил кабеля (плохой контакт) или загрязнение датчика | Сигнал то пропадает, то появляется; данные искажаются помехами |
| На пульте нет индикации или не нажимаются кнопки | Пульт управления | Отсутствие питания, окислы на плате, сбой прошивки |
| Ошибка высоты появляется только на кочках | Перетирание кабеля в зоне поворотного кронштейна | При вибрации нарушается контакт в поврежденном проводе |
Кабель: самая недооцененная причина сбоев

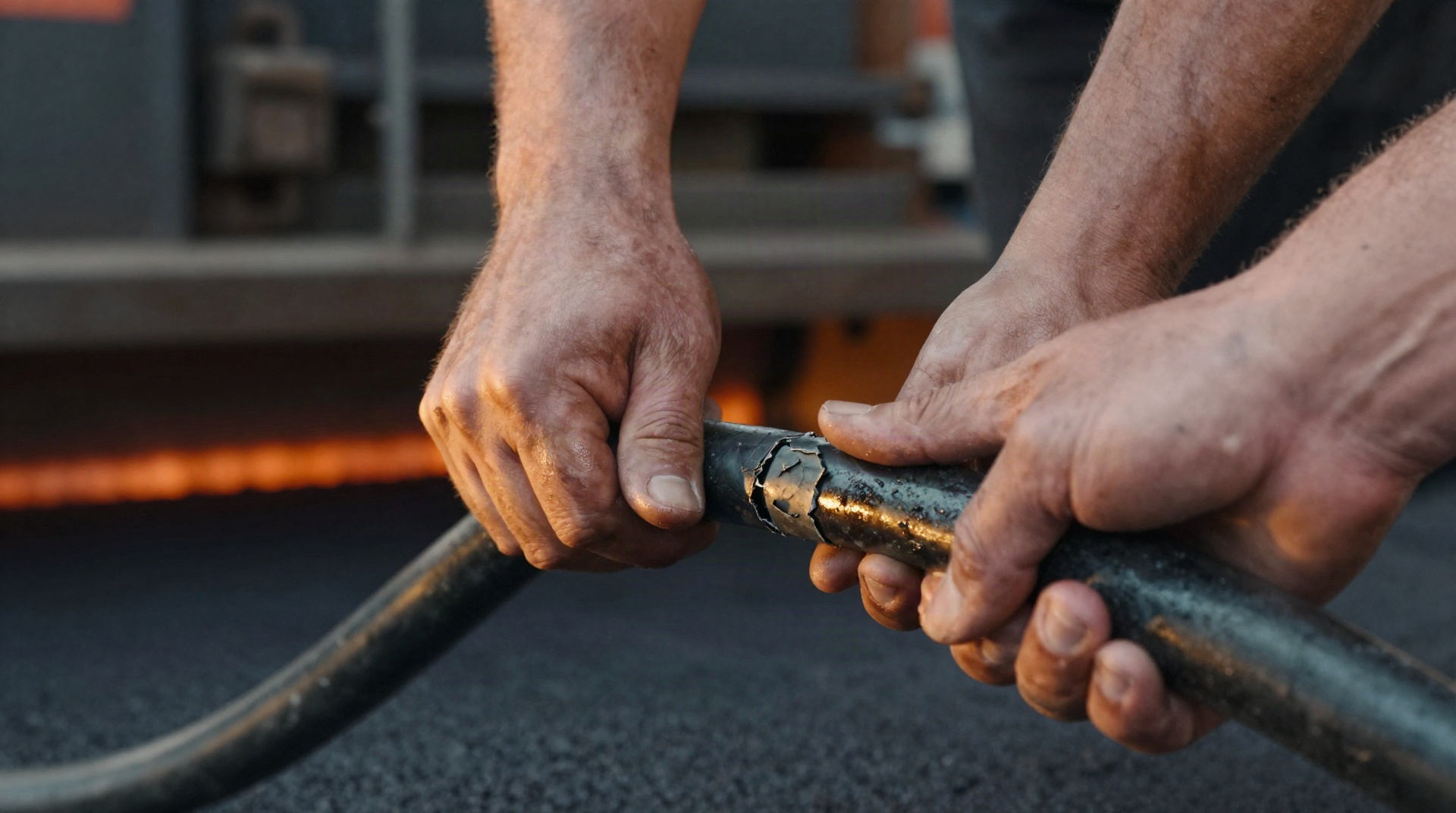

Это самое слабое звено. Кабель переживает постоянные изгибы при поднятии и опускании бруса, трется о металлоконструкции, заливается битумом и гидравлическим маслом. Изоляция трескается, внутрь попадает влага, а медные жилы перетираются. Когда причина сбоя локализована, можно сверить системы нивелирования асфальтоукладчиков и уже затем подбирать датчик, кабель или пульт под конкретную конфигурацию машины.
Как проверить кабель без специального оборудования
Прежде чем заказывать дорогой соник или лазерный блок, сделайте два теста.

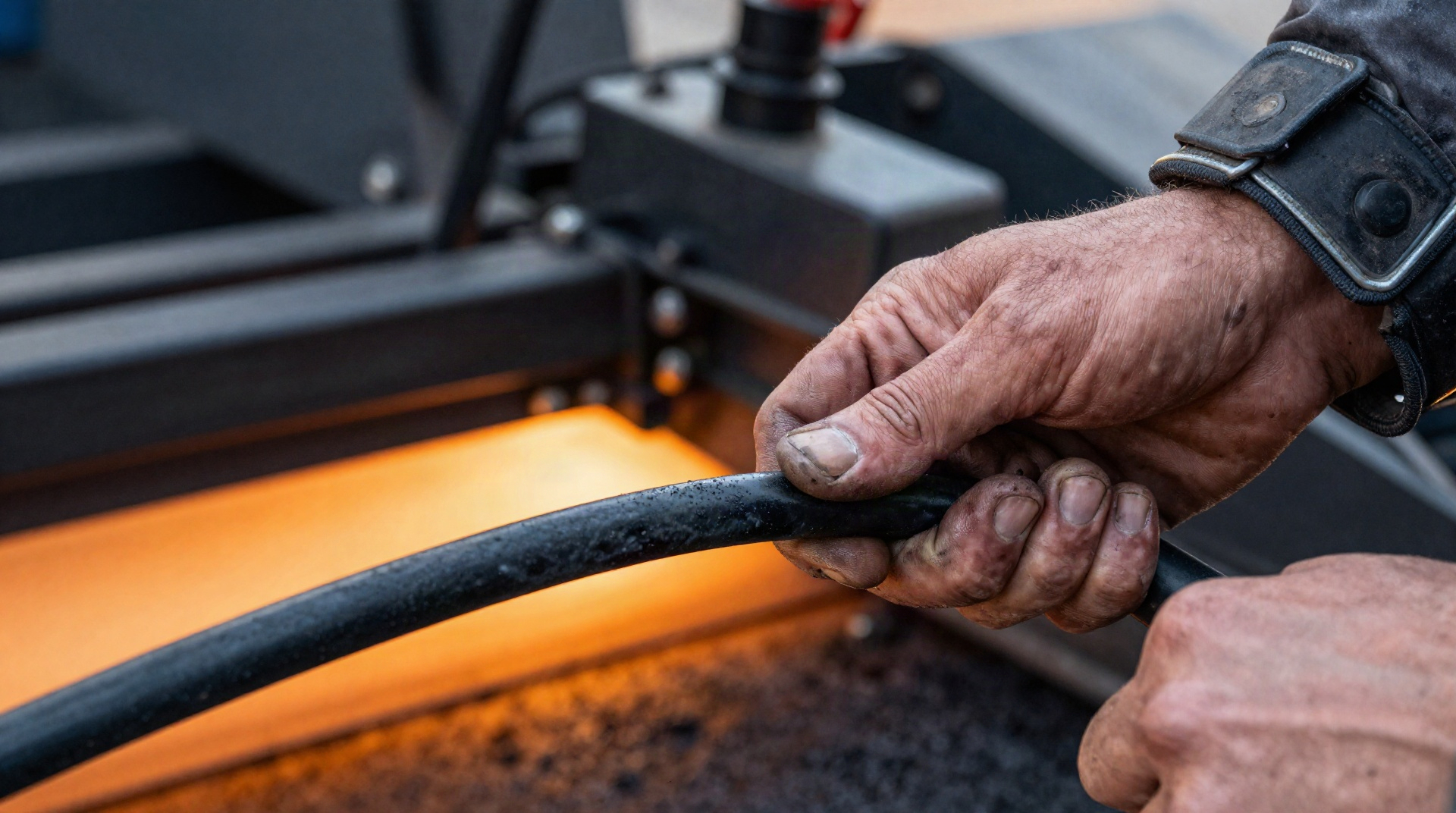

- Тест на изгиб. Запустите систему нивелирования в рабочем режиме. Медленно прокачайте брус вверх-вниз, одновременно руками сгибая кабель по всей длине, особенно в местах входа в разъемы и на поворотах. Если на пульте индикация моргает или брус дергается — внутри перелом жилы.
- Визуальный осмотр контактов. Выкрутите разъемы. Дорожки на контактах должны быть золотистыми или серебристыми, без зеленого или белого налета. Окислы — первый признак того, что сигнал доходит искаженным. Очистка спиртом и сжатым воздухом часто возвращает систему к жизни.
Если мультиметр показывает обрыв, не спешите выбрасывать весь шлейф. Иногда достаточно перепаять коннектор, сэкономив десятки тысяч рублей на новом кабеле в сборе.
Датчик: от грязи до выхода из строя платы

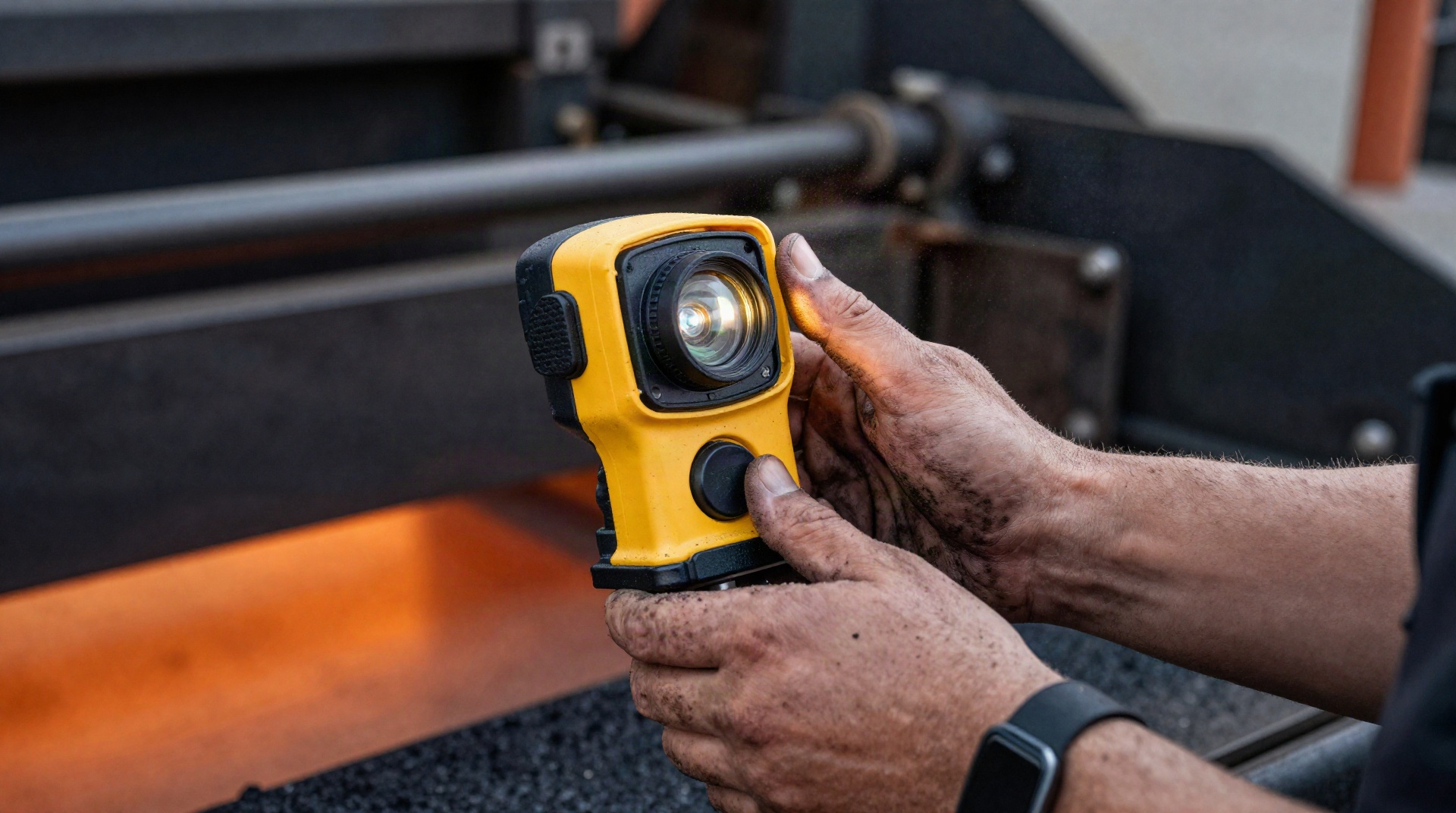

Датчики (ультразвуковые, лазерные или тросовые) находятся на переднем крае, непосредственно в зоне укладки. Они принимают на себя удар: пыль, горячий асфальт, пары битума.
Ультразвуковые (соники)
Самый массовый тип. Излучатель и приемник звука должны быть идеально чистыми. Слой битумной пыли на мембране работает как глушитель. Датчик «слепнет» и выдает ошибку или нулевое расстояние.
- Проверка: Протрите мембраны чистой ветошью со спиртом. Убедитесь, что опорная линия (бугель или струна) не вибрирует сверх меры — соник может считать вибрацию струны за изменение высоты.
- Тест заменой: Самый надежный способ. Поменяйте местами левый и правый датчики. Если проблема (например, ошибка E02) перешла на другую сторону — датчик мертв. Если осталась на той же стороне — виноват кабель или пульт.
Лазерные
Более точные, но и более капризные. Линза лазера запотевает при перепаде температур, а механический привод зеркала заклинивает от попавшего песка.
- Проверка: При включении лазерный блок обычно делает тестовое вращение или калибровку. Если механизм не двигается или пульт выдает ошибку связи — проблема в блоке. Если лазер светит, но пульт не видит отражения — проверьте чистоту катафотов на приемнике и самого излучателя.
Пульт управления: когда мозг отказывает
Пульт (контроллер) стоит в кабине оператора. Кажется, что ему ничего не угрожает. Но именно тут скапливаются ошибки, которые трудно диагностировать на месте. Пульт управляет клапанами, обрабатывает сигналы датчиков и хранит калибровочные настройки.
Типичные поломки пульта
- Механический износ кнопок и энкодеров. Оператор крутит задатчик толщины грязными руками в перчатках. Внутрь попадает пыль. Контактные площадки стираются, энкодер дает сбои (значение на экране прыгает при вращении).
- Отвал внутренних разъемов. Вибрация от двигателя и хода укладчика ослабляет шлейфы внутри корпуса пульта. Экран гаснет или показывает артефакты.
- Сбой памяти (EEPROM). При скачках питания (плохая масса на раме укладчика) слетают калибровочные коэффициенты. Пульт думает, что работает нормально, но выдает неверные команды на клапаны.
Как изолировать пульт
Если есть подозрение на пульт, нужно убедиться, что он действительно формирует команды. Переведите систему в ручной режим (если архитектура позволяет). Если в ручном режиме брус поднимается и опускается плавно, а в автоматическом уходит в жесткий отрыв — пульт не обрабатывает сигнал от датчика.
Второй шаг — проверка питания на пульте.
Полевой алгоритм первичной диагностики
Когда укладчик стоит на полосе, времени на долгие размышления нет. Вот последовательность действий, которая позволяет локализовать проблему без демонтажа всей системы.
- Перезапуск по инструкции. Если сервисная документация допускает обесточивание системы, выполнить штатную процедуру перезапуска. Исчезновение ошибки после перезапуска само по себе не доказывает причину: результат нужно сопоставить с журналом ошибок и повторной проверкой.
- Проверка питания и масс. Замерить напряжение на входе в пульт. Полученное напряжение сравнивают с номиналом и допустимым диапазоном конкретной системы. Если питание вне допуска, сначала устраняют проблему электроцепи, а уже затем оценивают электронные компоненты нивелирования.
- Ревизия кабелей. Физически пошевелить все разъемы от пульта до датчиков. Очистить контакты.
- Чистка датчиков. Протереть мембраны/линзы. Проверить надежность крепления бугеля (он не должен болтаться).
- Кросс-чекинг. Поменять левый и правый датчики местами. Ошибка сместилась — менять датчик. Осталась там же — проблема в кабеле или пульте.
- Подмена пульта. Если в парке есть второй укладчик с аналогичной системой, переставить пульт. Это окончательный вердикт для контроллера.
Ошибки, которые удорожают ремонт
Часто желание побыстрее вернуть машину в строй приводит к обратному результату. Вот три ловушки, в которые попадают даже опытные дорожники.
Замена датчика без проверки кабеля. Новый соник стоит недешево. Его подключают в старый перебитый кабель, и он сразу сгорает или выдает ту же ошибку. Результат: минус датчик и минус время.
Игнорирование калибровки. После замены любого элемента системы (даже кабеля другой длины) система должна быть откалибрована. Ультразвуковой датчик должен «знать» точное расстояние до опорной линии при нулевой высоте бруса. Без калибровки укладчик будет класть асфальт с отклонением по толщине, хотя внешне все будет выглядеть исправно.
Покупка б/у компонентов без тестирования. Контроллеры нивелирования привязаны к конкретным версиям прошивок. Пульт от машины того же года, но с другой ревизией ПО, может не «подружиться» с клапанами. Блок нужно прошивать под конкретный гидравлический контур.
Резюме для механика
Диагностика системы нивелирования — это логическая задача, а не слепая подмена деталей. Начинайте всегда с самого доступного и уязвимого: контактов, кабелей, питания и физической чистоты датчиков. Только убедившись в целостности канала связи, имеет смысл переходить к программным тестам и замене дорогостоящих контроллеров. Такой подход экономит не только деньги на запчасти, но и нервы всей бригады.
